FreeCAD is een gratis CAD-programma waarmee je stap voor stap nauwkeurige 3D-modellen maakt die direct geschikt zijn voor 3D-printen. In deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners leer je hoe je goed van start gaat, hoe schetsen en constraints werken en hoe je een ontwerp exporteert naar een printbaar bestand.
Je krijgt een duidelijke uitleg aan de hand van een praktisch voorbeeld. Hierdoor begrijp je waarom elke stap belangrijk is en hoe je veelgemaakte fouten voorkomt. Daarna kun je zelf ontwerpen maken die perfect te 3D-printen zijn.
• FreeCAD werkt parametrisch, waardoor je maten later eenvoudig aanpast zonder helemaal opnieuw te hoeven beginnen.
• De Part Design-werkbank vormt de basis voor vrijwel elk 3D-printbaar model.
• Constraints zorgen ervoor dat je ontwerp stabiel en voorspelbaar blijft.
• Een goed ontwerp houdt altijd rekening met de toleranties van het 3D-printen.
Waarom deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners een slimme start is
FreeCAD is gratis CAD-software voor 3D-printen en geeft je veel controle over de afmetingen. Dat maakt het programma uitermate geschikt voor functionele onderdelen. In een vergelijking tussen FreeCAD en TinkerCAD merk je dat TinkerCAD in het begin sneller werkt, terwijl FreeCAD veel sterker is als je echt nauwkeurige 3D-ontwerpen wilt maken.
De kern is het parametrisch ontwerpen in FreeCAD. Je werkt hierbij met vaste maten en relaties. Wijzig je later een bepaalde afmeting, dan past de rest zich automatisch aan. Dat voorkomt fouten en bespaart een hoop tijd. Daarom is deze aanpak perfect wanneer je onderdelen maakt die naadloos op elkaar moeten aansluiten.
Zo begin je met deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners en stel je alles goed in
Installeer FreeCAD en stel de taal van FreeCAD in op het Nederlands. Dit maakt de interface direct een stuk overzichtelijker. Controleer daarna de eenheden en kies voor millimeters. Omdat dit de standaard is voor 3D-printen, voorkom je zo vervelende schaalproblemen.
FreeCAD werkt met zogeheten werkbanken. Voor FreeCAD voor beginners is de Part Design-werkbank absoluut het belangrijkst. Binnen deze omgeving bouw je modellen op vanuit één basisvorm (een body). Je start met een schets en werkt deze stap voor stap uit tot een solide 3D-vorm. Deze heldere structuur helpt je om het overzicht te behouden en fouten tot een minimum te beperken.
De basis uit deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners: schetsen en constraints
Een schets maken in FreeCAD is de allereerste stap. Je tekent eenvoudige vormen, zoals lijnen en cirkels, en legt vervolgens vast hoe deze zich tot elkaar verhouden. Dit laatste doe je door middel van constraints.
Een duidelijke uitleg over constraints in FreeCAD draait in de basis om controle. Je bepaalt de lengtes, zet de lijnen recht en legt de symmetrie vast. Zodra alles correct is ingesteld, is je schets volledig gedefinieerd en kleurt deze doorgaans groen. Hierdoor blijft je 3D-model stabiel wanneer je later aanpassingen doorvoert. Dit is essentieel als je aan de slag gaat met deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners.
Van schets naar 3D-model met deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners
Klopt je schets helemaal? Dan gebruik je de functie 'Pad' om er een ruimtelijke 3D-vorm van te maken. Je geeft simpelweg een hoogte op, waarna FreeCAD er direct een solide object van maakt. Daarna kun je weer nieuwe schetsen plaatsen op de bestaande vlakken om je ontwerp verder uit te breiden.
Met functies zoals 'Pocket' kun je vervolgens heel gericht materiaal weghalen. Het is belangrijk om in logische stappen te werken, zodat je model overzichtelijk blijft. Voeg afrondingen pas in een latere fase toe; dit maakt eventuele tussentijdse aanpassingen namelijk veel eenvoudiger. Op deze manier werk je heel gecontroleerd toe naar een model dat perfect geschikt is voor het 3D-printen.
Een praktisch voorbeeld uit deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners: een doosje met deksel

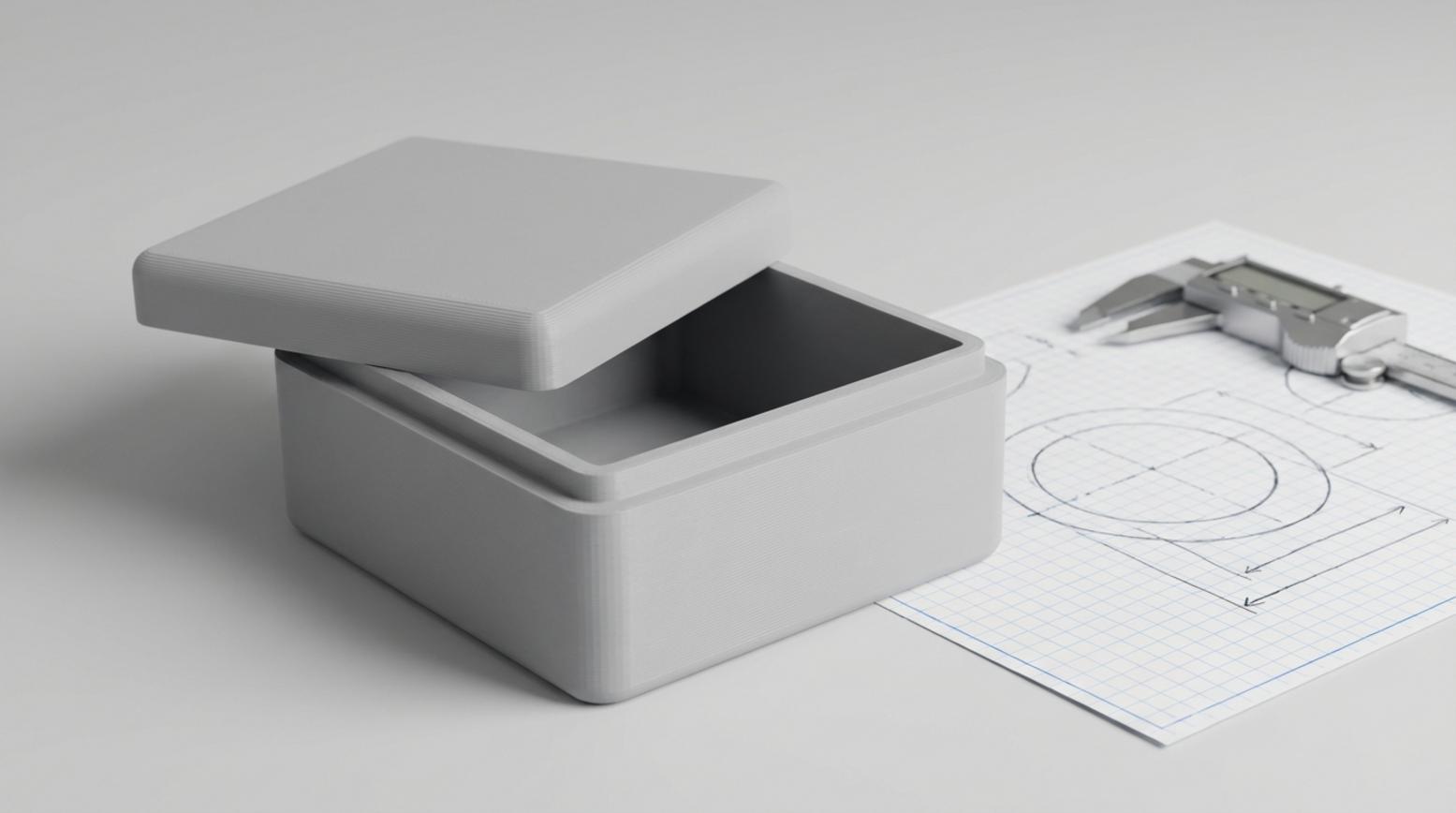

Een doosje met een deksel ontwerpen in FreeCAD is een uitstekend eerste project. Je begint met een rechthoek van 80 bij 50 millimeter en geeft deze via de Pad-functie een bepaalde hoogte. Maak daarna een kleinere binnenvorm en gebruik Pocket om het model uit te hollen. Op deze manier creëer je een stevige en constante wanddikte.
Maak het deksel vervolgens in een aparte body. Houd hierbij een speling aan van ongeveer 0,3 millimeter. Dit is belangrijk, omdat een 3D-printer altijd met zeer kleine afwijkingen werkt. Wil je bovendien weten wat jouw keuzes qua formaat en materiaal doen met de totale kosten? Lees dan wat het kost om je ontwerp te laten 3D-printen, zodat je jouw project beter kunt plannen.
Omdat je parametrisch werkt, kun je alle maten later nog moeiteloos aanpassen zonder helemaal opnieuw te hoeven beginnen. Dat maakt dit praktische voorbeeld extra leerzaam.
Exporteren en voorbereiden met deze Nederlandstalige FreeCAD-handleiding over 3D-printen voor beginners
Controleer eerst of je afgeronde model één gesloten solid is. Daarna kies je het juiste bestandsformaat. Voor een export naar STL vanuit FreeCAD gebruik je uiteraard het STL-formaat. Voor een export naar 3MF vanuit FreeCAD selecteer je de 3MF-optie, wat als voordeel heeft dat er vaak extra nuttige printinformatie wordt meegenomen.
Twijfel je tussen deze twee formaten? Bekijk dan het verschil tussen STL en 3MF, zodat je een weloverwogen keuze kunt maken. Controleer bovendien altijd zorgvuldig de schaal en de oriëntatie in je slicer-software voordat je daadwerkelijk gaat 3D-printen. Dit voorkomt mislukte prints en bespaart flink wat materiaal.
Veelgemaakte fouten in FreeCAD voor beginners en hoe je deze voorkomt
Een schets die niet volledig vastligt, veroorzaakt gegarandeerd problemen bij latere aanpassingen. Zorg er daarom voor dat alle constraints helemaal kloppen. Werk daarnaast altijd in millimeters om grote schaalfouten te vermijden.
Houd bovendien altijd rekening met de toleranties van de printer. Onderdelen die in de CAD-software perfect op elkaar lijken te passen, kunnen na het 3D-printen in werkelijkheid veel te strak zitten. Test daarom eerst kleine, kritieke delen en stel je ontwerp indien nodig bij. Begin ook bewust met relatief simpele modellen, zodat je de achterliggende werkwijze stap voor stap goed leert begrijpen.
Hoe je jouw FreeCAD-ontwerp klaarmaakt voor optimale 3D-printresultaten
Een goed 3D-model houdt steevast rekening met een goede wanddikte, de maximale overhang en de richting van de laagopbouw. Deze factoren bepalen samen of een ontwerp succesvol te printen is. Lees daarom waar je op let bij ontwerpen voor FDM 3D-printen, zodat je zeker weet dat je model technisch klopt en er minder kans is op fouten tijdens het eigenlijke printproces.
FreeCAD wordt ontzettend vaak gebruikt voor de ontwikkeling van functionele onderdelen en prototypes. In de praktijk zie je dan ook dat deze betrouwbare werkwijze regelmatig wordt ingezet bij professionele toepassingen. Ontdek via hoe 3D-ontwerpen worden gebruikt in projecten en prototypes, en zie hoe digitale ontwerpen vlekkeloos doorgroeien van een eerste idee naar een tastbaar eindproduct.
Veelgestelde vragen over FreeCAD en 3D-printen
Is FreeCAD geschikt voor beginners?
Ja, zeker. Het vraagt wel wat oefening. De achterliggende structuur met schetsen en constraints kost namelijk even tijd om goed onder de knie te krijgen. Zodra je dit doorhebt, werk je echter veel nauwkeuriger dan met andere, eenvoudigere ontwerptools.
Waarom zijn constraints zo belangrijk?
Constraints zorgen ervoor dat je ontwerp altijd voorspelbaar blijft. Zonder deze vastgelegde regels kan een 3D-model ongewenst vervormen op het moment dat je ergens een aanpassing doorvoert.
Wanneer kies je voor STL of 3MF?
STL is wereldwijd de standaard en werkt eigenlijk vrijwel altijd. 3MF is daarentegen een stuk moderner en slaat extra nuttige gegevens op, zoals de gebruikte eenheden. Dat maakt het 3MF-formaat aanzienlijk betrouwbaarder in complexe workflows.
Hoeveel speling moet ik aanhouden bij onderdelen?
Voor standaard FDM 3D-printen is een speling van 0,2 tot 0,4 millimeter doorgaans een uitstekend startpunt. De precieze marge hangt echter altijd af van je specifieke 3D-printer en het gekozen materiaal.
Wat is de eerste stap die ik moet oefenen?
Begin altijd met een relatief simpele schets en zorg ervoor dat deze volledig gedefinieerd wordt. Dat vormt namelijk de ijzersterke basis van elk goed 3D-model.
