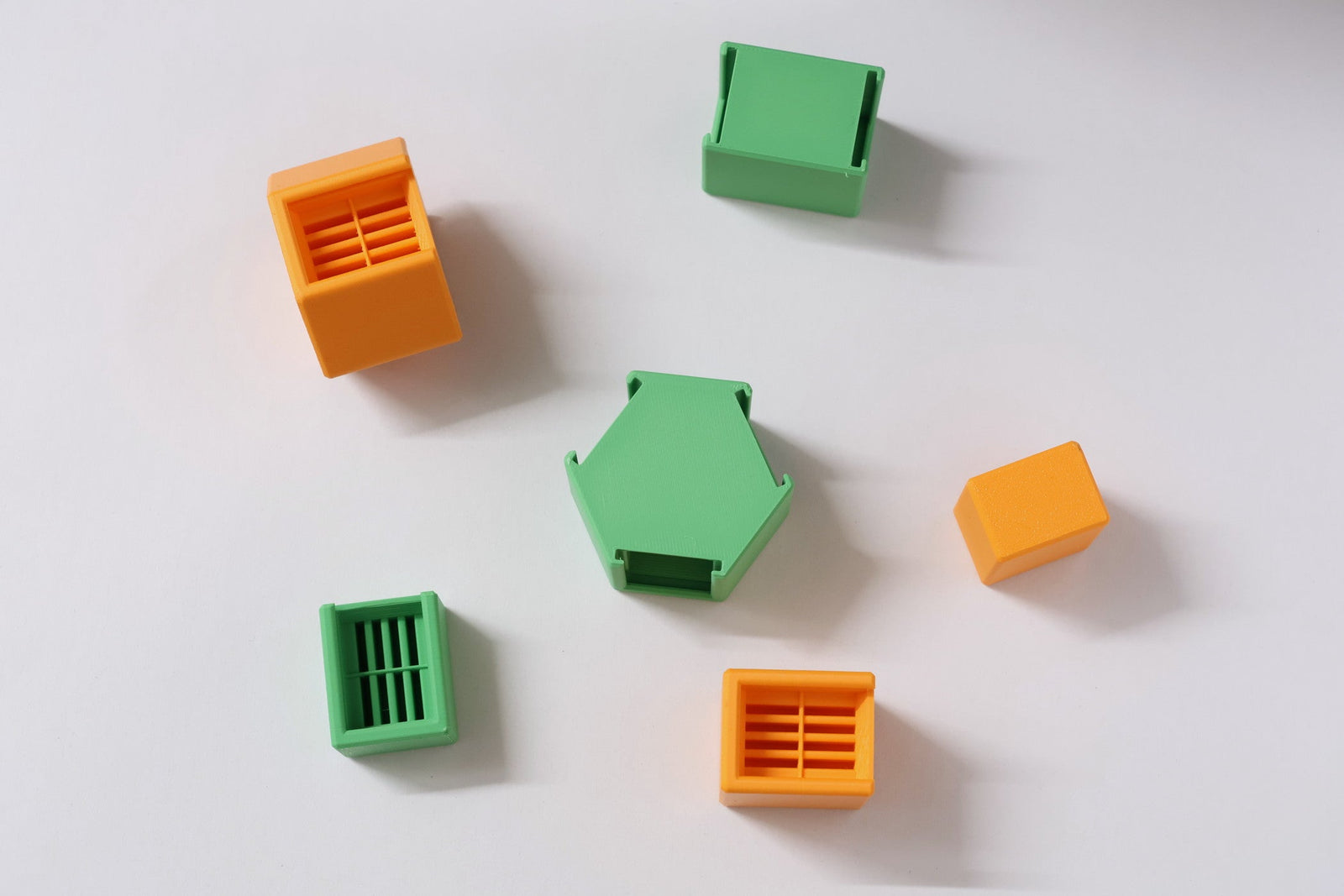

SD-kaarthouder 3D-printen: praktische tips voor pasvorm, materiaal en ontwerp

Een SD-kaarthouder kun je uitstekend ontwerpen en 3D-printen met FDM-techniek. Het is een compacte toepassing met weinig mechanische belasting, waardoor het ideaal is voor kunststoffen zoals PLA of PETG. Voor een goed werkende houder is vooral de pasvorm cruciaal. Door slim te ontwerpen met de juiste toleranties en printinstellingen zorg je dat je SD-kaarten goed blijven zitten en gemakkelijk terug te vinden zijn.

In dit artikel lees je praktische tips voor sleufmaten, materiaalkeuze, klikdeksels en printoriëntatie. We leggen stap voor stap uit waar je op moet letten, zodat je snel kunt itereren en printen zonder veel kosten of complexiteit.

• Houd 0,2 tot 0,4 millimeter speling per kant aan voor soepel in- en uitschuiven.
• Print sleuven in de XY-richting voor een gladde afwerking.
• Gebruik PLA voor eenvoudige houders, PETG voor flexibelere of stevigere varianten.
• Voeg een vingergreep, labeluitsparing of kleurmarkering toe voor beter gebruiksgemak.
• Begin met een testprint met verschillende sleufmaten en pas daarna je definitieve model aan.

Waarom een SD-kaarthouder ideaal is voor FDM-printen

Een SD-kaarthouder is klein, licht en eenvoudig van vorm, waardoor hij perfect past bij FDM-printtechniek. Deze techniek bouwt het model laag voor laag op uit kunststof, zonder dat er een matrijs of dure gereedschappen nodig zijn. Past het ontwerp na de eerste print nog niet goed, dan pas je het model aan en print je opnieuw.

Je kunt bovendien meerdere sleuven combineren in één ontwerp. Dat bespaart tijd en materiaal, vooral als je de houder gebruikt voor transport of testkaarten. Ook extra functies, zoals een klikdeksel of kleurmarkering, zijn eenvoudig toe te voegen en verhogen de gebruiksvriendelijkheid zonder het ontwerp te compliceren.

Pasvorm bepalen bij een SD-kaarthouder

De pasvorm bepaalt of de kaart goed vastzit zonder te klemmen. Voor FDM-printen adviseren we een speling van 0,2 tot 0,4 millimeter per zijde. Deze ruimte voorkomt schade aan contactpunten en compenseert kleine afwijkingen in printerkalibratie of materiaal.

Rond binnenhoeken af met een straal van minstens 0,6 millimeter om scherpe randen te voorkomen. Een afschuining van 0,5 tot 1 millimeter aan de invoerzijde helpt bij soepel in- en uitschuiven.

Een handige methode om de juiste maat te vinden is een testblok: print een model met verschillende sleufbreedtes en controleer welke het beste werkt voor jouw printer. Lees meer over toleranties en laagrichting op onze pagina over ontwerpen voor FDM.

Printoriëntatie en sleufkwaliteit

De oriëntatie van het model in de printer heeft directe invloed op de gladheid van de sleufwanden. Als je de sleuf horizontaal (in de XY-richting) print, volgen de lagen de contour van het ontwerp beter en wordt de binnenwand gladder.

Bij verticale prints bestaan de sleufwanden uit meerdere lagen boven elkaar, waardoor een getrapte structuur ontstaat. Dat kan leiden tot kleine variaties in pasvorm, vooral bij serieproductie. Zorg daarom voor consistente instellingen voor laaghoogte, temperatuur en ventilatie. Meer technische details lees je op de pagina over wanddikte en minimale details.

Ontwerpelementen die het gebruik verbeteren

Een goed ontworpen houder ligt prettig in de hand en is gemakkelijk te openen. Een klik- of schuifdeksel beschermt de kaarten tegen stof en beschadiging. Kies het type sluiting op basis van de toepassing: voor binnengebruik is PLA voldoende, maar voor flexibele clips zijn PETG of TPU beter.

Voeg uitsparingen toe waarmee je de kaart eenvoudig kunt verwijderen. Reliëfstructuren of tekst met een diepte van 0,6 tot 0,8 millimeter blijven goed leesbaar. Werk je met meerdere houders, dan is kleurcodering handig: gebruik per project of kaarttype een andere kleur filament of maak gestapelde trays die stevig klikken.

Materiaalkeuze voor jouw SD-kaarthouder

Het juiste materiaal hangt af van de toepassing en de gewenste stevigheid. Overweeg de volgende opties:

• PLA: strak en eenvoudig te printen, ideaal voor gebruik op kantoor of thuis.
• PETG: flexibel en slagvast, goed bestand tegen stoten. Geschikt voor transport of mobiele opstellingen.
• ASA / ABS: hittebestendig, geschikt voor gebruik in voertuigen of warme omgevingen.
• TPU: buigzaam materiaal voor clips of afsluitflappen.
• Composieten: stijf en sterk, maar kwetsbaar bij dunne wanden. Geschikt als stevige buitenstructuur.

Meer informatie over dit materiaal vind je op onze pagina over PLA 3D-printen.

Ontwerpregels voor sterkte, duurzaamheid en montage

Hoewel een SD-kaarthouder weinig wordt belast, kan een te dun ontwerp snel breken. Gebruik voor de buitenwanden een dikte van 1,6 tot 2,4 millimeter. Voor interne scheidingen is 0,8 tot 1,2 millimeter meestal voldoende.

Vermijd scherpe hoeken en maak uitstekende delen iets dikker om breuk te voorkomen. Wil je meerdere modules combineren, gebruik dan klik- of pennenverbindingen in plaats van schroeven. Als schroeven toch nodig zijn, kies dan voor M2 of M2.5.

Kosten verlagen met slimme printkeuzes

Met enkele aanpassingen in ontwerp en instellingen kun je printkosten beperken. Combineer bijvoorbeeld meerdere sleuven in één model voor vier tot acht kaarten, zodat de printtijd korter wordt. Hergebruik het ontwerp van een klikdeksel of basisstructuur bij verschillende varianten om tijd en materiaal te besparen.

Kies 20 tot 30 procent infill en drie tot vier perimeters voor een stevige maar efficiënte constructie. Door kleuren slim te gebruiken vermijd je het aanbrengen van labels achteraf. Consistente instellingen zorgen ervoor dat batches onderling uitwisselbaar blijven.

Workflow: van digitaal model tot geprinte SD-kaarthouder

Begin met een sluitend 3D-model in STL- of 3MF-formaat en controleer of de schaal in millimeters klopt. Print eerst een testversie met sleuven in drie varianten van 0,2, 0,3 en 0,4 millimeter speling. Zo bepaal je snel de juiste pasvorm.

Gebruik de beste sleufmaat voor je definitieve ontwerp en voeg eventueel dekselvorm, labels of kleuren toe. Klaar? Upload het bestand en bereken direct de prijs van je 3D-print. Zo weet je snel of je ontwerp klaar is voor productie of nog moet worden aangepast.

Optimalisaties voor dagelijks gebruik

Kleine verbeteringen maken het verschil tussen een handige houder en een lastig ontwerp. Zorg voor afgeronde randen, een duimuitsparing en voldoende ruimte om kaarten eruit te trekken. Klemt een sleuf iets? Schuur of ontbraam die licht, of gebruik een klein beetje siliconenspray voor soepeler gebruik.

Print batches onder dezelfde omstandigheden voor een consistente kwaliteit: gebruik dezelfde laaghoogte, nozzletemperatuur en koelinstellingen. Voor houders die je meeneemt of buiten gebruikt, zijn PETG en ASA duurzamere keuzes dan PLA. Met de juiste instellingen blijft je SD-kaarthouder lang mooi en functioneel.

Veelgestelde vragen over een SD-kaarthouder 3D-printen

Hoeveel speling moet ik aanhouden voor een SD-kaartsleuf?
Houd 0,2 tot 0,4 millimeter speling per zijde aan voor een soepel passende kaart bij FDM-printen.

Wat is de beste printoriëntatie voor een SD-kaarthouder?
Print de sleuven horizontaal (in de XY-richting) voor gladde binnenwanden en een constante maatvoering.

Welk materiaal is geschikt voor een klikdeksel?
PETG of TPU zijn geschikt voor flexibele clips; PLA werkt goed voor vaste sluitingen.

Hoe bepaal ik of mijn ontwerp goed past?
Print testblokken met verschillende sleufbreedtes om de juiste maat te vinden voor jouw printer en materiaal.

Hoe kan ik snel meerdere houders produceren?
Groepeer sleuven in één model en hergebruik vaste onderdelen van je ontwerp. Gebruik vaste printprofielen en kleurmarkering om tijd te besparen.
