Zo werkt drone onderdelen prototyping met 3d printen voor snelle drone ontwikkeling

Het prototypen van droneonderdelen met 3D-printen betekent dat je een ontwerp razendsnel kunt omzetten naar een fysiek onderdeel, dat direct op een drone getest wordt. Vanuit een CAD-model produceren we een onderdeel dat je meteen kunt monteren, belasten en aanpassen. Daardoor zie je direct of de vorm klopt, of de constructie sterk genoeg is en op welke punten het ontwerp verbetering nodig heeft. Dit versnelt de ontwikkeling van dronecomponenten aanzienlijk, omdat elke iteratie binnen korte tijd opnieuw gemaakt en getest kan worden.

Dit artikel laat zien hoe dat proces in zijn werk gaat. Je leest welke ontwerprichtlijnen essentieel zijn, welke materialen goed passen bij droneonderdelen en hoe prototypes stap voor stap uitgroeien tot een uiterst betrouwbaar eindproduct.

• 3D-printen maakt het mogelijk om droneonderdelen binnen enkele dagen te testen en te optimaliseren.

• Het prototypeproces bestaat meestal uit opeenvolgende pasvormtests, sterktetests en duurtests.

• Ontwerprichtlijnen zoals layer-richting, fillets en wanddikte bepalen grotendeels de sterkte van 3D-geprinte componenten.

• Verschillende materialen vervullen uiteenlopende rollen, van vlotte vormtests tot zwaar belaste functionele onderdelen.

Waarom de prototyping van droneonderdelen sneller werkt met 3D-printen

De ontwikkeling van een drone bestaat vaak uit talloze kleine ontwerpaanpassingen. Een motorpositie verandert, een camera krijgt een net iets andere hoek of een batterij wordt anders gepositioneerd. Bij traditionele productiemethoden kost elke wijziging veel tijd, omdat er telkens nieuwe gereedschappen of mallen nodig zijn. Met 3D-printen kunnen we een CAD-model echter direct omzetten naar een functioneel onderdeel. Daardoor kan een ontwerper binnen afzienbare tijd in de praktijk testen of een idee echt werkt.

De prototyping van droneonderdelen profiteert enorm van deze ongekende snelheid. Een motorbeugel kan bijvoorbeeld op papier perfect passen, maar tijdens een vlucht in de praktijk toch te flexibel blijken. Door het onderdeel in de software aan te passen en direct opnieuw te 3D-printen, ontstaat vlot een verbeterde versie. Het ontwerp groeit op die manier stap voor stap uit tot een uiterst stabiel en betrouwbaar onderdeel.

Veel dronecomponenten lenen zich perfect voor deze aanpak. Denk hierbij aan cameramounts, propguards, kleine onderdelen voor het landing gear of de behuizing van een gps-module. Dergelijke onderdelen hebben vaak complexe vormen en kleine, kwetsbare montagepunten. 3D-printen produceert dit soort vormen moeiteloos in één keer, zonder dat er dure productiemiddelen vereist zijn.

Ook subtiele varianten zijn zo eenvoudig te testen. Een arm kan enkele millimeters langer worden gemaakt of een batterijhouder krijgt net wat extra ruimte voor de straps. Elke variant is snel opnieuw geprint, zodat de ontwerpers direct kunnen bepalen welke versie de beste vliegeigenschappen oplevert.

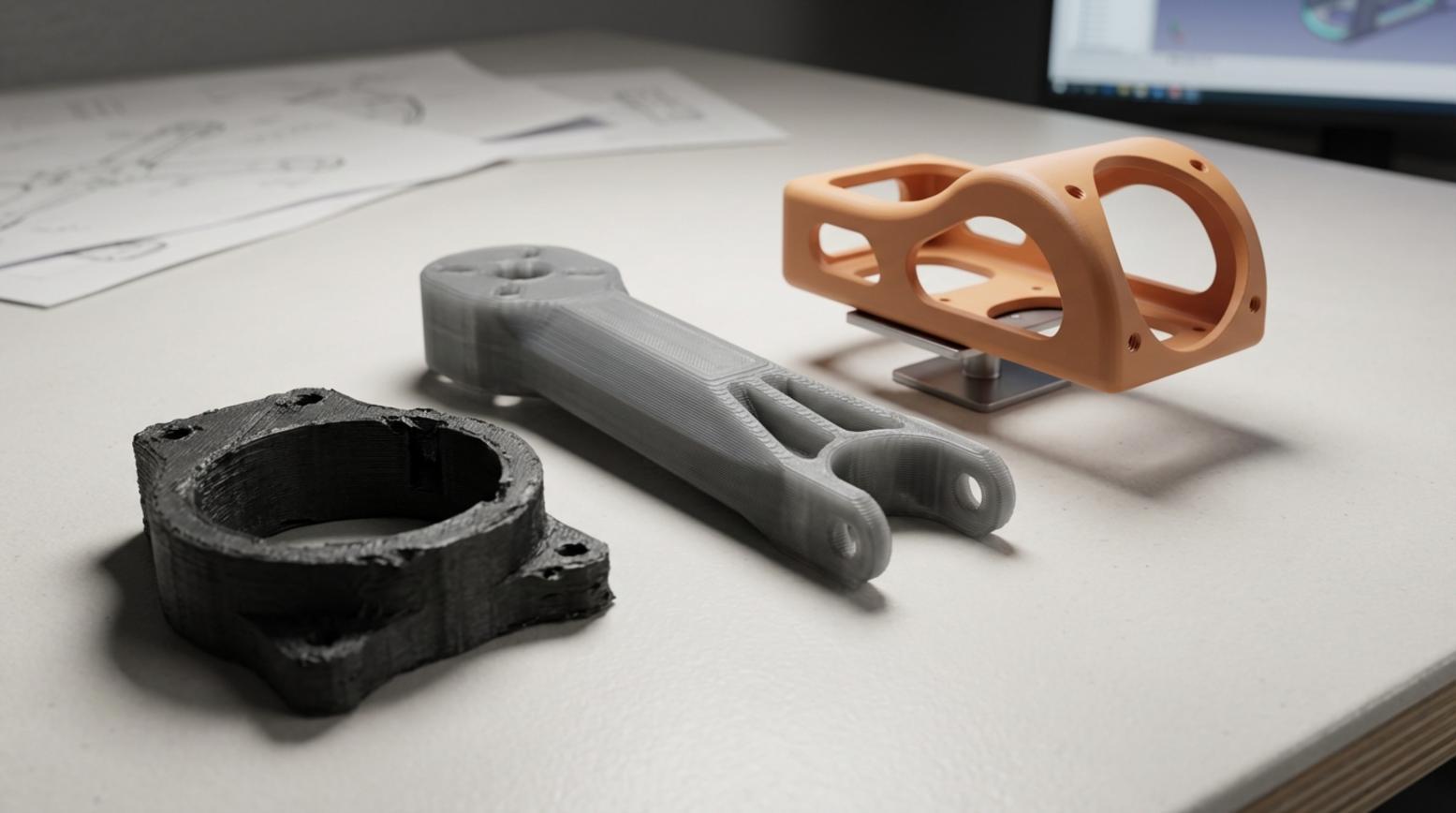

Hoe het prototypen van droneonderdelen helpt om ontwerpen stap voor stap te verbeteren

Een doordacht prototypeproces volgt een vaste structuur. Eerst controleren we zorgvuldig de pasvorm. Daarna testen we de structurele sterkte. Pas in de laatste fase kijken we hoe een onderdeel zich gedraagt tijdens langdurige belasting. Deze gestructureerde aanpak voorkomt dat er kostbare tijd wordt verspild aan een ontwerp dat in de basis nog niet eens goed aansluit op het frame.

Het prototypen van droneonderdelen begint daarom vrijwel altijd met een uitgebreide pasvormtest. Tijdens deze fase controleren we montagepunten, schroefgaten en de beschikbare ruimte voor bekabeling. Bij FDM 3D-prints treden soms kleine maatafwijkingen op; zo worden gaten vaak net iets kleiner geprint dan getekend. Om die reden worden montagegaten meestal even licht nabewerkt met een boortje, zodat de schroeven exact en zonder wrijving passen.

Na de pasvormtest is het tijd voor de sterktetest. Een dronearm moet immers de flinke krachten van snelle motoren, harde acceleraties en stevige landingen probleemloos kunnen opvangen. Tijdens een testvlucht of bij een gecontroleerde trekbanktest wordt snel zichtbaar of een onderdeel buigt of begint te scheuren. Gebeurt dat, dan passen we het ontwerp aan door bijvoorbeeld de wanddikte te vergroten, ribstructuren toe te voegen of voor een taaier materiaal te kiezen.

De afsluitende stap is de duurtest. Hierbij letten we intensief op trillingen, warmteontwikkeling en de effecten van herhaaldelijk gebruik. Met name cameramounts reageren uiterst gevoelig op hoogfrequente trillingen van de motoren. Een piepkleine aanpassing in de vorm of de materiaalkeuze kan hierbij het verschil maken tussen een prachtig stabiel beeld en een onbruikbare, trillende camera.

Voordat we een nieuw prototype aanzetten, controleren we het digitale ontwerp altijd nog een laatste keer. Veel ontwerpers werken daarbij met een korte controlelijst om veelgemaakte fouten te vermijden. In de praktijk helpt een gerichte controle met een 3D-printchecklist enorm om fouten in schaal, wanddikte of lastige montagepunten al in een zeer vroeg stadium te ontdekken.

Belangrijke ontwerprichtlijnen bij de prototyping van droneonderdelen met 3D-printen

Bij de prototyping van droneonderdelen bepaalt het onderliggende ontwerp voor een groot deel de uiteindelijke sterkte. 3D-geprinte componenten gedragen zich mechanisch namelijk anders dan gefreesde of gegoten materialen. De kenmerkende opbouw uit afzonderlijke lagen speelt hierbij een doorslaggevende rol. Daarom hanteren we tijdens het modelleren altijd een paar vaste basisregels die de betrouwbaarheid van dronecomponenten sterk vergroten.

Layer-richting en belasting

Een 3D-print is opgebouwd uit talloze dunne laagjes kunststof die op elkaar worden gesmolten. De hechting tussen deze lagen is vrijwel altijd iets zwakker dan de sterkte binnen de massieve laag zelf. Daarom is de oriëntatie van het onderdeel op het printbed bijzonder cruciaal.

Wanneer een dronearm tijdens een vlucht naar beneden doorbuigt, moet de printoriëntatie hier logischerwijs op afgestemd zijn. Door het model zodanig te positioneren dat de lagen haaks op de verwachte hoofdbelasting staan, neemt de kans op delaminatie en scheuren drastisch af. Veel fundamentele principes op dit vlak staan uitgebreid beschreven op de pagina over de ontwerprichtlijnen voor FDM 3D-prints. Daar wordt precies uitgelegd hoe oriëntatie, perimeters en infill samenwerken om de sterkte van een onderdeel te garanderen.

Fillets en spanningsverdeling

Scherpe hoeken veroorzaken in kunststof onvermijdelijk hoge spanningspieken. Dit fenomeen doet zich bijvoorbeeld sterk voor bij de overgang van een dronearm naar een motorbeugel. Door een kleine afronding (fillet) toe te voegen, verdeel je de plotselinge belasting veel mooier over het aanwezige materiaal. Hierdoor neemt de kans op een breuk aanzienlijk af wanneer een drone een abrupte landing maakt of een zeer agressieve manoeuvre uitvoert.

Wanddikte en ribstructuren

Gewicht is altijd een heikel punt bij drones; elke extra gram snoept direct vliegtijd weg. Tegelijkertijd moet een constructieoppervlak wel stijf blijven. Ribstructuren bieden op dit vlak een elegante en praktische oplossing. Dit zijn flinterdunne interne of externe verstevigingen die de stijfheid drastisch verhogen, zonder dat ze substantieel extra gewicht met zich meebrengen. Je ziet ze vaak succesvol terug in armen, mounts en lichte batterijdraagstructuren.

Perimeters en interne structuur

Een 3D-geprint onderdeel bestaat altijd uit dichte buitenwanden in combinatie met een deels holle, interne structuur. Deze massieve buitenwanden noemen we perimeters. In heel veel ontwerpsituaties zorgt een extra perimeter voor beduidend meer stevigheid dan een absurd hoge infill-waarde. Breuken ontstaan namelijk vrijwel altijd aan de uiterste buitenkant van een onderdeel. Een robuuste, meervoudige buitenwand helpt daardoor uitstekend om scheurvorming tegen te gaan.

Toleranties en montage

Voor soepele schuif- en klikverbindingen is absoluut een kleine speling nodig. Bij reguliere FDM 3D-prints moet je hierbij denken aan marges van enkele tienden van een millimeter. Teken je alles strak passend, dan krijg je de onderdelen achteraf onmogelijk in elkaar. Wat betreft stevige schroefverbindingen blijken messing inserts of zogeheten warmtemoeren in de praktijk veel betrouwbaarder dan schroefdraad dat je direct in het kunststof snijdt. Inserts verdelen de trekkracht over een groter gebied en laten toe dat je de constructie veelvuldig losdraait zonder dat de boel dol draait of slijt.

Materiaalkeuze bij het prototypen van droneonderdelen met 3D-printen

Het kunststof dat je kiest, bepaalt voor de volle honderd procent hoe een prototype zich in de praktijk gedraagt. Bepaalde materialen lenen zich uitstekend voor snelle, visuele vormtests. Andere kunststoffen komen pas tot hun recht als er daadwerkelijk flinke klappen opgevangen moeten worden. De keuze voor het juiste materiaal hangt dus volledig af van het exacte doel van je prototype.

PLA voor snelle vormtests

PLA print enorm maatvast en levert steevast een prachtig strak oppervlak op. Dat maakt het een ideaal en toegankelijk materiaal om puur de pasvorm en de globale montage mee te valideren. Voor functionele onderdelen die echt zware vliegkrachten te verduren krijgen, is standaard PLA helaas een stuk minder bruikbaar, simpelweg omdat het te bros is bij plotselinge impact.

PETG voor taaie prototypes

PETG daarentegen biedt een mooie balans tussen redelijke basissterkte en een welkome taaiheid. Het materiaal veert iets mee en vangt schokken beduidend beter op dan PLA. Dankzij die eigenschappen is PETG een uitstekende kandidaat voor vliegwaardige prototypes die een ongelukkige landing of een lichte testcrash in één stuk moeten kunnen navertellen.

ABS en ASA voor warmte en buitengebruik

Dronemotoren stralen hitte uit en direct zonlicht kan donkere kunststof in de zomer stevig opwarmen. In dat soort omstandigheden zijn materialen zoals ABS en ASA vaak een logischere keuze. Deze polymeren blijven perfect maatvast en structureel stabiel bij fors hogere temperaturen, en ze degraderen niet snel buiten in de elementen. Wie alle eigenschappen grondig wil afwegen, kan daarvoor terecht op de pagina over de verschillen tussen PETG en ABS. Daar lichten we de specifieke buitentoepassingen en het thermisch gedrag verder toe.

Nylon en composieten voor lichte, sterke onderdelen

Soms vereist een onderdeel het uiterste: het moet bizar licht zijn, maar tegelijkertijd tegen een flinke stoot kunnen. Nylon, in de volksmond vaak PA12 genoemd, blinkt uit in slijtvastheid en overleeft zware dynamische belastingen met gemak. Daarom kom je dit materiaal zo vaak tegen in de vorm van brackets, verende clips en zwaarder belaste structurele knooppunten. Wie zich wil verdiepen in de exacte technische waarden, leest meer op de pagina over de eigenschappen van nylon PA12, waar we bespreken waarom dit materiaal zo geliefd is in de engineering.

Praktische toepassingen van het prototypen van droneonderdelen in echte projecten

Prototyping van droneonderdelen zien we aan de lopende band terug in projecten waar innovatieve ontwerpers radicaal nieuwe configuraties willen beproeven. Tegelijkertijd ontstaan talloze waardevolle prototypes simpelweg uit de wens om bestaande frames of suboptimale componenten net even wat beter te maken.

Een overbekend praktijkvoorbeeld is de vervangbare arm voor een rappe 5-inch quadcopter. FPV-piloten en ontwerpers eisen een arm die in het veld na een harde crash binnen twee minuten te vervangen is. Door vliegensvlug een eerste mock-up te 3D-printen, ontdek je direct in welke hoeken extra koolstof of kunststof nodig is, en waar je juist de frees erin kunt zetten om onnodig gewicht kwijt te raken.

Ook modulaire cameramounts passeren wekelijks de revue. Niet elke actiecamera heeft dezelfde lensoverhang of behuizing, en kijkhoeken variëren sterk. Met een slimme, verstelbare houder wissel je makkelijk tussen verschillende camera's op hetzelfde platform. Gedurende de prototypefase sturen ontwerpers dan vaak nog subtiel bij op details als handige kabelklemmetjes, het verplaatsen van montagegaatjes of het inbouwen van speciale ruimtes voor dempende rubbers.

Propguards zijn eveneens een klassieker; ze zijn simpelweg onmisbaar bij indoor testsessies of bij vluchten dicht in de buurt van publiek. Het ontwerp hiervan luistert heel nauw: het geheel moet extreem licht blijven zodat het zwaartepunt van de drone niet verstoord raakt, maar de ringen moeten wel stijf genoeg zijn om een frontale klap tegen een betonnen muur te overleven. Door stapsgewijs meerdere prototypes de revue te laten passeren, boetseer je langzaam een vorm die precies de gulden middenweg vindt tussen massa en protectie.

Tot slot is ook de batterijhouder een dankbaar project. De markt wordt continu overspoeld met accu's in nieuwe vormen of met kortere, onhandig geplaatste balanceer-kabels. Een lichte, 3D-geprinte accutray met perfect uitgelijnde gaten voor de klittenbandstraps zorgt ervoor dat je razendsnel tientallen iteraties kunt uitproberen, net zolang totdat dat zware accupakket bij de meest gekke capriolen muurvast blijft zitten.

Van prototype naar kleine serie door de prototyping van droneonderdelen

Wanneer een prototype na alle testsessies eindelijk naar volle tevredenheid functioneert, volgt niet zelden de wens om meteen een klein aantal reserve-exemplaren te produceren. De prototyping van droneonderdelen maakt die overstap bijzonder makkelijk, simpelweg omdat je hetzelfde verfijnde digitale model gewoon nóg twintig keer naar de printer kunt sturen.

Stel je een onderzoeksteam voor dat voor de lancering van een prototype-drone tien compleet identieke cameramounts nodig heeft. Zonder verdere voorbereidingskosten zet je het definitieve CAD-bestand direct in de wachtrij voor batchproductie. Geen dure injectiemallen, geen opstartkosten; en mocht er halverwege de serie toch nog een miniem detail aangepast moeten worden, dan regel je dat direct in de software.

Zelfs tijdens deze zogenaamde 'low-volume' productie blijven de onderdelen evolueren. Misschien ontdekt het testteam dat er toch nog behoefte is aan een weggewerkte antennebuis of extra tie-wrap gaatjes. Omdat de basisgeometrie in de code verankerd ligt, blijft elke iteratie feilloos passen op de originele gaten in het koolstof frame.

Op deze uiterst organische wijze stroomt een concept moeiteloos door de verschillende volwassenheidsfases. Je begint ruw, puur gericht op passing en vorm; de iteraties daarna tackelen stijfheid, afwerking en slijtage. Zolang je de digitale ontwerpkeuzes van elke ronde netjes archiveert, behoud je een goudmijn aan opgedane kennis over wat vliegtechnisch werkt en wat hopeloos faalt in het veld.

Veelgestelde vragen over het prototypen van droneonderdelen

Welke tolerantie werkt goed voor 3D-geprinte droneonderdelen?
Als vuistregel voor soepel werkende schuifpassingen hanteer je bij de meeste kunststoffen een speelruimte van ruwweg 0,2 tot 0,3 millimeter. Schroefgaatjes teken je doorgaans bewust een fractie kleiner in. Na het printen ruim je deze even kort op met een handboortje, zodat de bout exact en gecentreerd grip pakt in het materiaal.

Welke materialen zijn ideaal voor buitengebruik bij droneonderdelen?
Technische filamenten zoals ASA en ABS zijn absolute aanraders, aangezien deze niet vervormen als je drone 's zomers in de felle zon staat. Voor mechanisch zwaar belaste onderdelen die continu trillingen incasseren, is het extreem taaie en slijtvaste nylon PA12 vaak de allerbeste keuze.

Hoe voorkom je dat een onderdeel afbreekt langs de printlagen?
De gouden regel is: leg het onderdeel zo op je virtuele printbed, dat de heersende vliegkrachten loodrecht op de hechtingsrichting van de lagen trekken. Combineer dat altijd met flinke afrondingen (fillets) in scherpe binnenhoeken om plaatselijke piekspanningen mooi en veilig uit te smeren over het omringende oppervlak.

Hoe sterk zijn 3D-geprinte droneonderdelen nou echt in de praktijk?
De uiteindelijke breeksterkte valt of staat met een slim design, een logische oriëntatie en de juiste materiaalkeuze. Als je print met voldoende solide perimeters (buitenwanden) en inzet op een robuust materiaal zoals PETG of nylon, dan presteren de geprinte onderdelen verbluffend betrouwbaar en overleven ze vaak zonder moeite zware en langdurige praktijktests.
